海上油氣開采固定設施長期工作在惡劣、復雜的海洋環境中， 受到波浪、 腐蝕、 沖刷、 疲勞及其它不利因素的影響，需要穩定可靠的系統實時、不間斷的監控其運行狀態，網絡系統作為監控系統的基礎通信設施，需在相同的環境中提供穩定的數據傳輸 服務，網絡設備應具備在寬溫、腐蝕、振動環境中長期穩定工作的能力，為SCADA、視頻、語音等多業務系統提供高性能的通信支持。

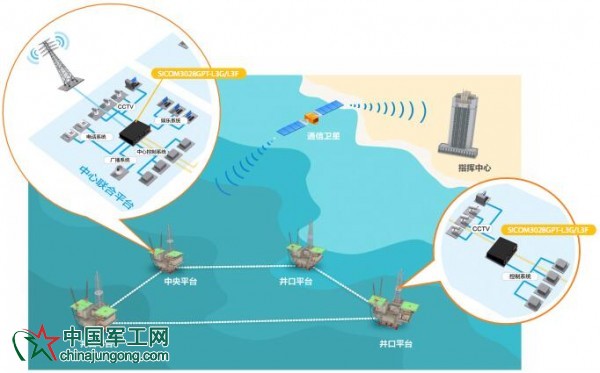

拓撲圖

系統要求

·高效可靠的工業骨干網絡， 實現SCADA、DCS等系統遠程控制和實時監控

·通過平臺間海底光纜，建立可靠的局域數據通信網絡，實現不間斷的遠程數據傳輸

·快速的網絡冗余能力，提升系統可用性

·組網靈活，適應平臺轉移后對網絡結構變化的影響。

·網絡設備具有高可靠性，能適應惡劣的海洋環境

選擇理由

·提供穩定、可靠的網絡環境

·支持10/100Mb、1Gb、10Gb帶寬，支持光纖、以太網線和SFP多種接口，提升連接的靈活性

·支持IEC62439-6/DRP，提供小于20ms的網絡故障恢復時間

·支持DHP冗余協議，網絡結構靈活可變，單一節點變化，不對網絡中其他節點造成影響

·設備符合IEC60068-2-6標準，滿足海上平臺振動需求

·可選三防涂覆，抵御海上潮濕、鹽霧環境對設備的腐蝕

·工業級設計，雙冗余保護電源，-40~85℃寬溫，EMC等級4
